Automatinis lazerinių sandūrinių jungčių linijinio suvirinimo aparatas



Automatinis lazerinis išilginių siūlių suvirinimo aparatas:



Tikslus pianino{0}}klavišų tipo prispaudimo mechanizmas užtikrina, kad lakštinis metalas nesislinktų viso suvirinimo proceso metu, taip išspręsdamas terminio plėtimosi ir susitraukimo sukeltą „kreipimo“ problemą.

 Dvipusio -formavimo technologija: vienpusis-suvirinimas, dvipusis -formavimas. Suvirinimas yra lygus ir estetiškai patrauklus, todėl po-suvirinimo poliravimo poreikis žymiai sumažėja arba visai nebereikia.

 Lazerinis suvirinimas: labai koncentruota lazerio energija sukuria minimalią{0}}šilumos paveiktą zoną ir beveik nedeformuoja ruošinio, todėl jis ypač tinka tikslioms dalims ir plonasieniams komponentams.







Lazerinis sandūrinių siūlių suvirinimo aparatas



Lazerio tipas	Pluošto lazeris
Lazerio galia	6kW-20kW (priklauso nuo plokštės storio)
Suvirinimo medžiaga	Anglies plienas, nerūdijantis plienas, aliuminio lydinys ir kt.
Taikomas plokštės storis	0,5-3 mm, pritaikomas
Sujungimo plokštės plotis	1000-3000 mm (standartinis), pritaikomas
Sujungimo plokštės ilgis	3000-15000 mm ar ilgesnis (pritaikomas pagal užsakymą)
Užpakalio sąnario tikslumas	0,3 mm
Valdymo sistema	Pramoninis kompiuteris+PLC
Padėties nustatymo metodas	Tikslus kreipiamasis bėgelis / portalo tipas, pasirenkama magnetinė pavara arba stelažas ir krumpliaratis

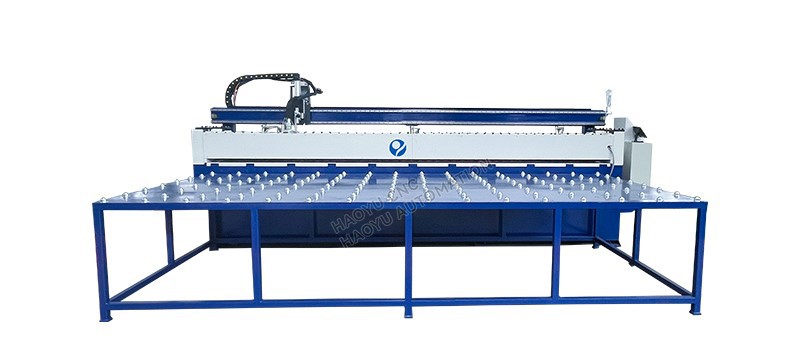

1. Tikslus sujungimo darbo stalas ir suspaudimo sistema:

• Konstrukcija: darbo stalo paviršius pagamintas iš-atsparaus nusidėvėjimui ketaus arba tiksliai{1}}apdirbto plieno plokštės. Jis padengtas universaliais rutuliniais guoliais, kad būtų lengva pakrauti ir iškrauti. Pagrindinis komponentas yra jo „fortepijono klavišo“ suspaudimo mechanizmas, paskirstytas abiejose suvirinimo siūlės pusėse, o kiekvienas suspaudimo pirštas gali savarankiškai pakelti pneumatinį kėlimą.
• Funkcija: prieš suspaudimą palengvina lakštinio metalo įstumimą ir kraštų išlyginimą; suspaudimo metu jis nuosekliai spaudžia lakštinį metalą iš centro į išorę, veiksmingai pašalindamas tarpus tarp lakštų ir užtikrindamas vienodą ir galingą spaudimą žemyn, o tai labai svarbu norint pasiekti netinkamą ir vientisą sujungimą.



2. Plokštės kraštų išlyginimo sistema (padėties nustatymo cilindras):

Pagrindinė jo funkcija – greitai ir tiksliai suvirinamą ruošinį (pvz., vamzdžius, plokštes ir kt.) suspausti ir pritvirtinti iš anksto nustatytoje suvirinimo padėtyje prieš suvirinimą. Pneumatiniu būdu varomas padėties nustatymo cilindras stumia spaustuką arba stabdiklį, užtikrindamas, kad ruošinys būtų griežtai sulygiuotas su suvirinimo trajektorija (pvz., suvirinimo degiklis arba lazerio galvutės kelias), taip pašalinant suvirinimo nuokrypius, atsirandančius dėl ruošinio poslinkio ar deformacijos. Padėties nustatymo cilindrų skaičius skiriasi priklausomai nuo ruošinio ilgio. Šioje įrangoje yra 3 padėties nustatymo cilindrai.

3. Lazerinio suvirinimo vykdymo blokas:

• Struktūra: apima pluoštinį lazerį (šviesos šaltinį), perdavimo pluoštą, suvirinimo galvutę, aušinimo sistemą ir skersinio slydimo sistemą. Suvirinimo galvutė sumontuota ant tikslaus tiesinio modulio (X-ašis), varomo servovarikliu. Visas modulis taip pat gali judėti išilgai įrangos (X-ašios), kurią varo servovariklis. Be to, suvirinimo galvutę galima rankiniu būdu tiksliai-sureguliuoti Z ir Y ašyse. Visa suvirinimo galvutė yra išdėstyta cilindro judesiu aukštyn{7}}ir -žemyn.
• Funkcija: Lazeris generuoja lazerio šviesą, kuri per šviesolaidinį kabelį perduodama į suvirinimo galvutę ir sufokusuojama į ruošinio paviršių. Skersinis slydimas leidžia tiksliai-suvirinti suvirinimo galvutę dvimatėje plokštumoje, užbaigiant visos tiesios linijos suvirinimą.

4. Suvirinimo{1}}siūlės stebėjimo sistema realiuoju laiku:

• Konstrukcija: Paprastai lazerinis regėjimo jutiklis, nepriklausomas nuo suvirinimo galvutės, turintis bendraašią lazerinio apšvietimo lempą.
• Funkcija: Suvirinimo metu jutiklis skleidžia lazerio liniją link suvirinimo siūlės. Kamera fiksuoja suvirinimo siūlės formą, o koaksialinė lazerinio apšvietimo lempa suteikia tiksliai kolimuotą šviesą, tuo pat metu išgaunant aukštos-kokybės vaizdus, ​​​​suteikdama itin svarbų apšvietimą, kad būtų galima tiksliai apžiūrėti ir matuoti. Kryžminį slankiklį galima rankiniu būdu valdyti milisekundžių-lygio tikslumu-kompensuoti, kad suvirinimo metu suvirinimo siūlė būtų centre.

5. Integruota valdymo sistema:

• Struktūra: Programuojamas loginis valdiklis (PLC) + Touchscreen HMI.
• Funkcija: PLC valdo žemo lygio{0}}loginį valdymą, pvz., pneumatinių komponentų, servovarklių ir lazerių paleidimą ir išjungimą. HMI valdo visus parametrų nustatymus, programų iškvietimus ir procesų stebėjimą per jutiklinį ekraną, užtikrindamas intuityvią sąsają ir sklandų veikimą.
• Vaizdo monitorius: jis gali monitoriuje rodyti užfiksuotas suvirinimo sąlygas.





Lazerinių plokščių tiesių siūlių suvirinimo aparatas







⇒Paprastai pakavimui naudosime fanerinį dėklą; kai kurioms didelėms mašinoms galime naudoti plieninį padėklą ir plastikinį plėvelės dangtelį.

⇒ Prieš išvežant iš gamyklos, visos mašinos yra nudažytos antikoroziniais dažais arba alyva.





Plieninių plokščių išilginių siūlių suvirinimo aparatas



Visada buvome įsipareigoję siekti, kad aptarnavimas būtų -centruotas, tiekimas Įrengimas, reguliavimas, mokymas ir priežiūra teikiant išankstinį{{1}pardavimą ir-paslaugą po pardavimo.

Išankstinio-pardavimo paslauga

Prieš pasirašydami sutartį klientai gali gauti gamybos planą, techninio konsultanto ir įrangos pasiūlymą ir kt.

2. Treniruotės

Klientai gali gauti nemokamą techninį mokymą tiekėjo gamykloje. Iš esmės mokymai yra tokie:

Mokymai mašinai

Pagrindinis kasdienis mašinos valymas ir priežiūra

Įprastų aparatinės įrangos problemų sprendimai

3. Įrangos priežiūra

Vienerių metų nemokama priežiūra, priežiūra visą gyvenimą

Nemokamas techninis konsultantas

Klientų aptarnavimas atsako per 2 valandas
