Vamzdžių flanšo automatinis pjovimo ir suvirinimo aparatas

Integruota vamzdžių jungių automatinio pjovimo ir suvirinimo darbo stotis yra aukščiausios klasės{0}}išmanusis gamybos įrenginys, kuriame integruotas didelio- tikslumo pjovimas, daugiafunkcinis suvirinimas ir automatinis valdymas. Sukurtas specialiai vamzdynų sistemų gamybai, jis iš esmės keičia kelių procesų integravimą, įskaitant vamzdžių ir flanšų suvirinimą, vamzdžių korpuso gręžimą ir atšakos (išėjimo) suvirinimą – visa tai vienoje darbo vietoje. Ši įranga ne tik žymiai pagerina gamybos efektyvumą ir gaminių kokybę, bet dėl ​​lanksčios konstrukcijos taip pat puikiai tinka įvairioms reikmėms, įskaitant žemės ūkio drėkinimo bakus ir pramonines vamzdynų sistemas.

1. Automatinis plieninių vamzdžių ir flanšų suvirinimas
Proceso aprašymas: darbo vieta automatiškai užbaigia aukštos kokybės{0}}apvalines siūles tarp plieninių vamzdžių galų ir flanšų.
Techninės savybės:
Automatinis centravimas ir užspaudimas: tikslus griebtuvas užtikrina koncentriškumą tarp vamzdžio ir flanšo, pašalinant surinkimo klaidas.
Suvirinimo maitinimo šaltinis: turintis didelio našumo{0}}skaitmeninį suvirinimo maitinimo šaltinį, jis gali pasirinkti optimalų suvirinimo procesą įvairioms pagrindinėms medžiagoms, tokioms kaip anglinis plienas ir nerūdijantis plienas.
Automatizuotas suvirinimas: suvirinimo pistoletas tiksliai valdomas servovarikliu{0}}varomu skersiniu slydimu arba robotine ranka, todėl tolygiai sukasi 360 laipsnių. Suvirinimo parametrus (srovę, įtampą, greitį ir virpesius) iš anksto nustato ir realiu laiku valdo PLC, todėl užtikrinamas gražus suvirinimas, vienodas įsiskverbimas ir -be defektų.

2. Plieninių vamzdžių pjovimas ir skylių gręžimas
Proceso aprašymas: tiksliai pjauna tam skirtose plieninių vamzdžių vietose, sukuriant įvairias skylutes atšakų vamzdžių jungtims.
Techninės savybės:
Didelis- tikslus pjovimas: naudojamos plazminio arba lazerio pjovimo sistemos. Plazminis pjovimas yra ekonomiškas-ekonomiškas ir greitas, tinka vidutinių- ir storų -sienių plieniniams vamzdžiams.
CNC padėties nustatymas: pjovimo galvutę tiksliai valdo CNC sistema, leidžianti pjauti bet kurioje ašies arba radialinėje vamzdžio padėtyje pagal įvesties programą.
Galimybė pjauti griovelius: visiškai išpjaukite suvirinimo griovelius per vieną operaciją, pasiruoškite tolesniam atšakų vamzdžių suvirinimui ir pašalinkite antrinį apdorojimą.

3. Automatinis vandens išleidimo angų (atšakų vamzdžių) suvirinimas
Proceso aprašymas: automatiškai suvirina{0}}iš anksto paruoštas vandens išleidimo angas (vamzdžių jungtis) į išgręžtas skyles.
Techninės savybės:
Specializuotas įrankis: su greitai keičiamu atšakų vamzdžių suvirinimo įtaisu, jis stabiliai laiko įvairaus dydžio išleidimo angas ir tiksliai sulygiuoja jas su pagrindinėmis vamzdžio angomis.
Kompleksinis suvirinimas trajektorija: suvirinimo pavara atlieka sudėtingus erdvinius kreivių judesius, užbaigdama balno -formos susikirtimo linijos suvirinimą tarp pagrindinio ir atšakos vamzdžių, todėl suvirinimo siūlės yra visos ir puikus sandarinimas.

• Labai integruota, taupanti vietą- ir taupanti-kaštus: derinant kelių įrenginių funkcijas, įskaitant pjovimą, suvirinimą ir gręžimą, mašina sumažina plotą, ruošinio apyvartos laiką ir darbo sąnaudas.
• Visiškai automatizuotas veikimas: nuo padėties nustatymo ir suspaudimo iki pjovimo ir suvirinimo visas procesas yra automatizuotas. Operatoriams tereikia programuoti, pakrauti ir iškrauti bei stebėti, ženkliai sumažinant darbo intensyvumą.
• Puikus tikslumas ir nuoseklumas: CNC sistema ir servo pavara užtikrina tikslų ir tikslų judėjimą, visiškai pašalina rankinio valdymo nestabilumą ir garantuoja itin vienodą kiekvieno gaminio kokybę.
• Patogi sąsaja-: su pramoniniu jutikliniu ekranu, integruota valdymo programine įranga programavimas, parametrų nustatymas ir įrangos stebėjimas yra paprastas ir intuityvus.

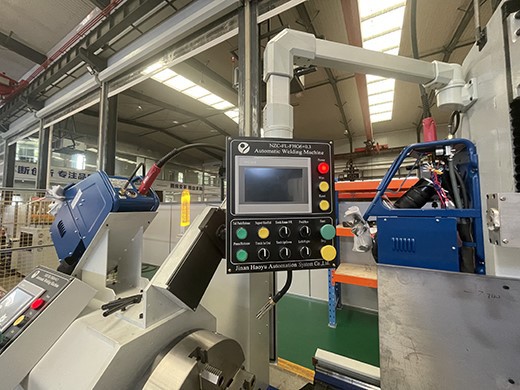

1. Ši integruota darbo vieta yra daugiafunkcinė automatinio pjovimo ir suvirinimo įranga, skirta plieninių vamzdžių flanšams. Tai apima du pagrindinius procesus: viena vertus, jis gali efektyviai užbaigti automatinį plieninių vamzdžių ir flanšų suvirinimą, kad būtų užtikrintas jungties tvirtumas ir sandarumas; kita vertus, jis taip pat gali tiksliai nupjauti plieninio vamzdžio sienelę, pvz., atidaryti vandens angą ir tada suvirinti išleidimo komponentą prie vamzdžio korpuso. Įrangoje yra du nepriklausomi valdymo skydeliai, kad būtų galima pasidalyti darbus ir optimizuoti procesą - vienas skydelis yra specialiai naudojamas visam plieninių vamzdžių ir flanšų suvirinimo procesui valdyti, o kitas skydelis skirtas plieninio vamzdžio skylių išpjovimui ir vėlesniam vandens išleidimo angos suvirinimui. Šis dvigubas-panelių dizainas leidžia abiem apdorojimo nuorodoms veikti kartu arba atskirai, o tai labai pagerina kelių-užduočių atlikimo galimybes ir bendrą įrangos darbo efektyvumą.

2. Pagrindiniai šios automatizuotos įrangos vykdomieji komponentai yra plazminio pjovimo degiklis, dujomis apsaugotas suvirinimo degiklis ir specializuoti įrankiai. Plazminio pjovimo degiklis yra atsakingas už tikslų ir efektyvų norimos formos išpjovimą į plieninio vamzdžio sienelę. Aukštos-temperatūros plazmos lankas gali akimirksniu ištirpdyti metalą, sudarydamas lygų ir plokščią pjovimo paviršių, paklodamas pagrindą tolesniam suvirinimui. Dujomis ekranuotas suvirinimo degiklis seka glaudžiai iš paskos, naudodamas inertines dujas, kad apsaugotų lanką ir tvirtai sulydytų išlydytą suvirinimo laidą su nupjauto išleidimo angos flanšo kraštu, sudarydamas tankią, didelio{5}}stiprumo ir puikiai sandarią siūlę. Specializuotas įrankis yra viso proceso kertinis akmuo. Jis yra atsakingas už stabilų vamzdžio jungties suspaudimą ir sukimąsi bei tikslų pjovimo ir suvirinimo degiklio santykinės padėties valdymą, kad būtų užtikrintos tikslios pjovimo ir suvirinimo trajektorijos, taip užtikrinant aukštą nuoseklumą ir aukštą masinės gamybos kokybę. Visi trys dirba kartu, kad užbaigtų visiškai automatizuotą procesą nuo pjovimo ir atidarymo iki suvirinimo ir formavimo.

3. Tiksli suklio sistema užtikrina stabilią sukimosi galią, užtikrinančią sklandų ir tikslų apdirbimo procesą. Pneumatinis sukamasis griebtuvas tvirtai suima flanšą ir suvirinamą vamzdį, sukasi sinchroniškai su velenu, kad būtų užtikrintas nuoseklus aukšto- tikslumo kampinio pjovimo ir vėlesnio suvirinimo pagrindas. Kad būtų galima efektyviai paremti ilgus plieninius vamzdžius ir kompensuoti jų svorio sukeltą kritimą, įrangoje yra lanksčiai reguliuojamas atraminis stovas. Jo aukštį ir atstumą galima reguliuoti pagal vamzdžių specifikacijas. Kartu su velenu ir griebtuvu jis sudaro stabilią ir standžią sistemą, užtikrinančią flanšinės jungties tiesumą ir koncentriškumą visame vamzdyje. Tai labai svarbu norint pasiekti automatizuoto pjovimo ir aukštos-kokybės suvirinimo
