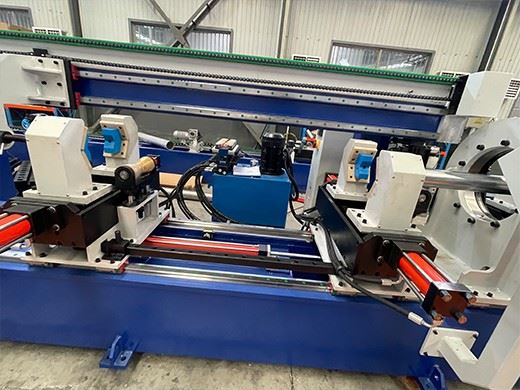

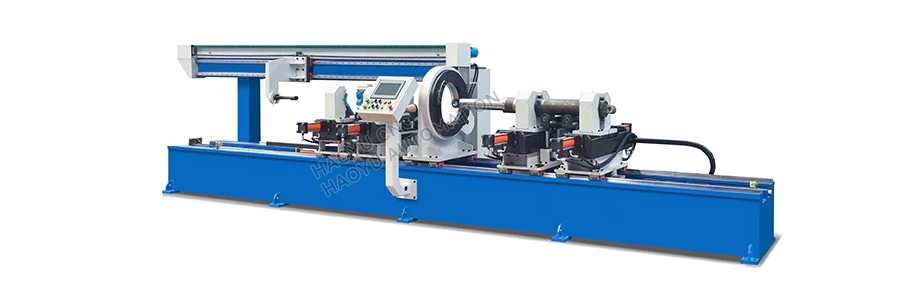

Automatinė horizontalaus cilindro išmontavimo ir surinkimo mašina





• Pagrindinė forma: pagrindinis įrangos korpusas paprastai yra išdėstytas horizontaliai. Cilindro cilindras, stūmoklio strypas, kreipiamoji įvorė ir kiti pagrindiniai hidraulinio cilindro komponentai surenkami horizontaliai, atsižvelgiant į tikrąją cilindro darbinę būklę.
• Pagrindinė funkcija: naudojant tikslią mechaninę struktūrą, pneumatinę, hidraulinę arba servoelektrinę cilindro pavarą, kartu su jutikliais ir PLC (programuojamo loginio valdiklio) sistema, ji automatiškai atlieka daugybę veiksmų, tokių kaip komponentų padėties nustatymas, presavimas, priveržimas ir patikrinimas.
• Konstrukcijos tikslas: išspręsti tokias problemas kaip didelis darbo intensyvumas, mažas efektyvumas, prasta konsistencija (pvz., lengvas sandariklių pažeidimas montuojant, netolygus priveržimo momentas) ir saugai (sunkus-hidraulinio cilindro valdymas), susijęs su surinkimu rankiniu būdu.





Išorinis cilindro skersmuo	Maksimalus 380 mm
Eiga (trumpiausias cilindro uždaros būsenos dydis)	550 mm
Ilgiausias cilindro uždarymo būsenos ilgis	2500 mm
Ilgiausias cilindro ištemptos būsenos dydis	5000 mm
Varžtų sukimo momento reikalavimai varžtų{0}}tipo cilindrams	3700 Nm, kurį galima reguliuoti.
Galia	AC380V±10%, 50Hz
Oro slėgis	0,5–0,7 MPa;





Įprastą horizontalų hidraulinių cilindrų išmontavimo ir surinkimo mašiną paprastai sudaro šios sistemos:

• Rėmas ir lova:

Tvirta plieninė konstrukcija, kuri užtikrina stabilų, lygų atskaitą visai mašinai.

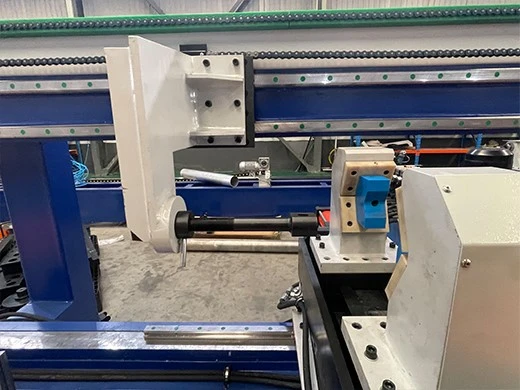

• Cilindro ir stūmoklio strypo padėtis bei suspaudimo mechanizmas:

Naudojamas tiksliai pritvirtinti cilindrą arba stūmoklio kotą, išlaikant stūmoklio kotą ir cilindrą bendraašėje padėtyje. Paprastai jį sudaro V-blokai arba pasirinktiniai spaustukai, o suspaudimo mechanizmą varo hidraulinis cilindras. Arba stūmoklio koto suspaudimo mechanizmas taip pat yra varomas hidrauliniu cilindru, kad judėtų išilgai kreipiamojo bėgio, perkeldamas stūmoklio strypą į vidinę cilindro padėtį.

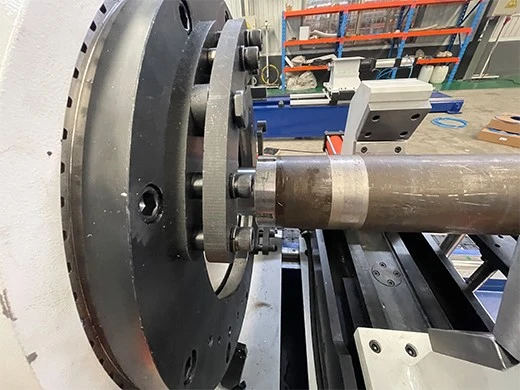

• Tvirtinimo mechanizmas:

Servo{0}}varomas veržliaraktis, naudojamas priveržti galinių dangtelių varžtus, alyvos angos jungtis ir kt., tiksliai valdant sukimo momentą.





• Presavimo{0}}tvirtinimo mechanizmas

Stūmoklio kotui pastumti naudojamas hidraulinis variklis. Remdamasis nustatytomis vertėmis, hidraulinis variklis pastumia stūmoklio strypą į iš anksto nustatytą padėtį, kad užbaigtų surinkimą.





Hidraulinių cilindrų surinkimo mašina







1 klausimas: kaip sužinoti, ar sriegiai yra kryžminiai. Ar yra koks nors būdas išvengti kryžminio sriegio?

Atsakymas:Jei atsiranda nesutapimas, sukimo momentas padidės. Jei apsisukimų skaičius yra nepakankamas, mašina aptiks, kad nustatytas sukimo momentas buvo viršytas, tada mašina sustos ir duos aliarmą. mašina aptinka sukimo momentą ir ratus.



2 klausimas: Manau, kad turime reguliuoti sukimosi greitį, kad priveržtume riebokšlį, iš pradžių lėtai, o paskui pagreitindami ir vėl sulėtindami iki galutinio sukimo momento. Ar tai įmanoma?

Atsakymas:Programoje turime integruotą{0}}spartinimo funkciją, bet klientai negali jos koreguoti; realiai jis įsibėgėja nuo lėto greičio. Kalbant apie mažesnį greitį per pastaruosius kelis ratus, mažesnis greitis nustatomas pagal programą. Siekiant užtikrinti pastovų sukimo momentą ruošinio užbaigimo metu, klientams neleidžiame nustatyti šio mažesnio greičio. Skirtingi greičiai lemia skirtingus sukimo momento nuostolius. bet gali nustatyti, kiek paskutinių ratų atlieka mažesnį greitį.



3 klausimas: jei reikia pakeisti programą, ar galite nuotoliniu būdu atlikti šį darbą?

Atsakymas:taip, HMI turi „Wi-Fi“ funkciją, galime nuotoliniu būdu PLC iš mūsų sistemos.





1.Paprastai pakavimui naudosime fumigacinės faneros dėklą; kai kurioms didelėms mašinoms galime naudoti plieninį padėklą ir plastikinį plėvelės dangtelį. Prieš išvažiuojant iš gamyklos, visos mašinos yra nudažytos antikoroziniais dažais arba alyva.
2.Paketas gali būti kaip klientų reikalavimas
