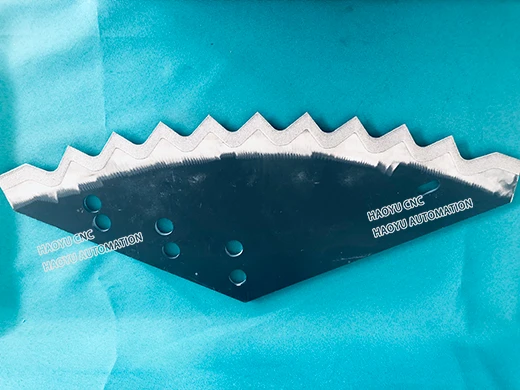

YDGD-6000 Žemės ūkio mašinų įrankiai Robotų lazerinio dengimo įranga

I.Aprašymas

YDGD-6000 sudaro Chuangxin 6000 W dengimo skaidulinis lazeris, perdavimo bendraašis žiedinis lazerinis dengimo galvutė, pneumatinis padalijamas didelio tikslumo miltelių tiektuvas, roboto bazė, FANUC M-20iD/25 (rankos tarpas: 1831 mm; galinė apkrova: chili-60/20 kg). Wenfeng 60KVA įtampos stabilizuotas maitinimo šaltinis ir integruota valdymo programinė ir aparatinė įranga. Įranga naudoja PLC integruotą valdymo sistemą, kuri gali centralizuotai valdyti šešių ašių robotą, lazerį, miltelių tiektuvą ir apsauginių lęšių temperatūros stebėjimą.

II.Techniniai parametrai

III.Pagrindinės įrangos specifikacijos

1. Šviesolaidinis lazeris MFSC-6000

• Stabilus veikimas, aukštos šviesos kokybė;
• Didelis fotoelektrinės konversijos efektyvumas, mažas energijos suvartojimas;
• Didelis patikimumas, ilgas tarnavimo laikas;
• Išėjimo galios bangos formą galima redaguoti;
• Išplėtimo magistralės sąsaja;

2.Vandens aušintuvas HL-6000-QG2/2

• Naudokite aukštos-kokybės nerūdijančio plieno šalto vandens cirkuliacinį siurblį, turintį didelį srautą, aukštą aukštį, mažą triukšmą ir ilgą tarnavimo laiką;
• Valdymo sistema naudoja LCD kinų{0}}dvikalbį konvertavimo į anglų kalbą kompiuterio valdiklį, CPU visiškai automatinį valdymą, gali realizuoti žmogaus-kompiuterio dialogą, paprastą ir intuityvų valdymą. Vandens temperatūros reguliavimo tikslumas ±1 laipsnis ; Jis turi automatinę gedimų diagnostikos funkciją, tiesiogiai rodo gedimo tašką ekrane, paskatindamas vartotojus greitai jį tvarkyti; Pateikite RS485 ryšio sąsają, kuri gali realizuoti ryšio funkciją su pagrindiniu kompiuteriu;
• Teikti kelias apsaugos funkcijas ir pasyvius signalizacijos terminalus, nuotolinio valdymo terminalus, lengvai įgyvendinamą CNC centralizuotą valdymą ir stebėjimą;

• Techniniai parametrai
  Modelis	HL-6000-QG2/2
  Darbinė įtampa ir dažnis	3p 380V @ 50Hz
  Visos mašinos darbinė srovė	13.5.A
  Visos mašinos elektros galia	8,5 kW
  Naudojant aplinką	5 laipsniai ＜aplinkos temperatūra＜45 laipsniai, santykinė oro drėgmė＜95%
  Temperatūros kontrolės tikslumas	±1 laipsnis
  Aušinimo pajėgumas	18,0 kW
  Šaldymo agentas	R32
  Vardinis vandens siurblio srautas	4m³/h
  Maksimalus vandens siurblio aukštis	62m
  Vandens siurblio galia	1,1 kW
  Vandens rezervuaro talpa	43L
  Lazerio vandens purkštuko sąsaja	G3/4*φ25 pagodos jungtis
  Pjovimo galvutės vandens purkštuko sąsaja	G1/2*φ12 greitas-prisijungimas

3.Miltelių tiektuvas YDGD-D-FT

• Servo variklio pavara, didelis miltelių tiekimas ir miltelių srauto stabilumas;
• Įrengtas pramoninio{0}}lietimui jautrus ekranas ir valdiklis, paprastas valdymas ir didelis darbo efektyvumas;
• Miltelių statinė yra iš organinio stiklo matomų miltelių statinė, o miltelių kiekį parako statinėje galima stebėti bet kuriuo metu;
• Miltelių padavimo kiekis, apsauginės dujos ir miltelių padavimo dujų srautas yra tiksliai ir nuolat reguliuojami, kad atitiktų skirtingų lazerinio apdorojimo procesų poreikius;

• Techniniai parametrai
  Prekė	Parametras
  Matmenys	290 * 300 * 940 mm (P * S * A)
  Darbinis vienetas	Padalintas tipas
  Miltelių cilindrų skaičius	1
  Vieno cilindro talpa	9L
  Miltelių bako specifikacijos	8 mm (vienas lizdas)
  Maksimalus miltelių dėklo greitis	0-8r/min
  Vežėjų dujų tipas	Azotas/argonas
  Miltelių padavimo dujų srauto reguliavimo diapazonas	0,5-25L/min
  Apsauginių dujų srauto reguliavimo diapazonas	1-25L/min
  Slėgio rodymo diapazonas	0,1–1 MPa
  Palaikomas miltelių dalelių dydis	25-200 um
  Miltelių padavimo kiekio svyravimo greitis	Mažiau nei arba lygus 2 %

4.SBW-H-60KVA reguliuojamas maitinimo šaltinis

• Apsauga nuo - ir per mažos
• Apsauga nuo viršsrovių: kai srovė viršija vardinę vertę, įėjimas automatiškai išjungiamas.
• Perkrovos ir

• Techniniai parametrai
  Prekė	Parametrai
  Gaminio modelis	SBW-H-60KVA
  Fazių skaičius	Trijų{0}}fazių
  Talpa	60Kva
  Įėjimo įtampos diapazonas	Trijų{0}}fazių AC380V±20 % (304V–456V)
  Išėjimo įtampa	Trijų{0}}fazių AC380V
  	Įtampos reguliavimo tikslumas Mažesnis arba lygus (1-5)% reguliuojamas
  Efektyvumas	Didesnis arba lygus 98 %
  Reagavimo laikas	Virš-įtampos ir žemos{1}}įtampos aptikimo signalo atsako laikas yra mažesnis arba lygus 100 mS. Įėjimo įtampai pasikeitus 5%, palyginti su vardine verte, stabilizavimo laikas yra mažesnis nei 0,5 s.
  Veikimo dažnis	50HZ-60HZ
  Izoliacijos stiprumas	2000V, be gedimo 1 minutę 2000V,

5. Integruota sistemos valdymo sąsaja

IV.Vedio jūsų nuorodai
